在無縫鋼管的軋制中，尤其是精密無縫鋼管的生產工藝當中，那道酸洗工藝究竟是如何進行的呢，不要慌，今天馬上就為您揭開這道神秘的面紗！
精密無縫鋼管酸洗概述：
利用酸溶液去除鋼鐵表面上的氧化皮和銹蝕物的方法稱為酸洗。氧化皮、鐵銹等鐵的氧化物(Fe3O4，Fe2O3，FeO 等)與酸溶液發生化學反應，形成鹽類溶于酸溶液中而被除去。酸洗用酸有硫酸、鹽酸、磷酸、硝酸和混合酸等。
精密無縫鋼管酸洗常用介質：
、硫酸、硝酸、磷酸、氫氟酸。在酸洗時務必加入酸洗緩蝕劑，防止酸對金屬的腐蝕。
精密無縫鋼管酸洗工藝：

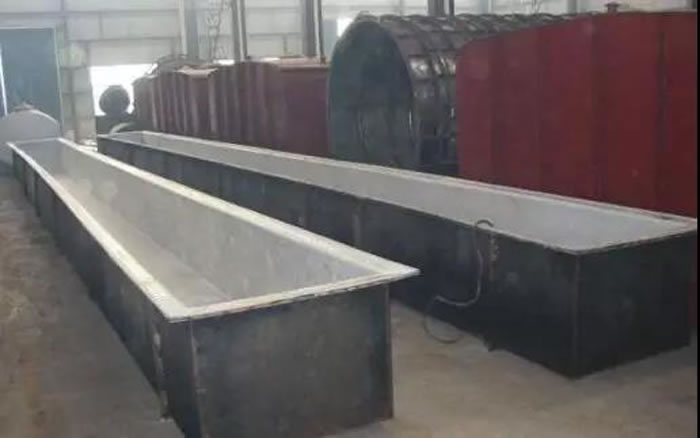

主要有浸漬酸洗法、噴射酸洗法和酸膏除銹法。一般多用浸漬酸洗法，大批量生產中可采用噴射法。鋼鐵零件一般在 10％～20％(體積)硫酸溶液中酸洗，溫度為 40℃。當溶液中含鐵量超過 80g/L，硫酸亞鐵超過 215g/L 時，應更換酸洗液。常溫下，用 20％～80％(體積)的鹽酸溶液對鋼鐵進行酸洗，不易發生過腐蝕和氫脆現象。由于酸對金屬的腐蝕作用很大，需要添加緩蝕劑。清洗后金屬表面成銀白色，同時鈍化表面，提高不銹鋼抗腐蝕能力。 為了消除硅藻土載體表面吸附，減少色譜峰拖尾，載體在使用前需進行酸洗或堿洗處理。酸洗是把載體用 6mol/L 鹽酸浸煮 2h 或濃鹽酸加熱浸煮30min，過濾，用水洗至中性，烘干。酸洗可除去表面上的鐵、鋁、鈣、鎂等雜質，但不能除去硅醇基。酸洗載體適宜于分析酸性樣品。
精密無縫鋼管酸洗的作用：
對精密無縫鋼管表面進行除油、除銹，以便進行下道工序處理做準備。在生產過程中，酸洗過程就是為了去除表面氧化皮，后經過潤滑處理（碳素鋼-磷皂化，不銹鋼-牛油石灰，銅鋁管-涂油），用老工藝-鍍銅），再進行拔制深加工。鋼管如果不酸洗、表面可能有氧化物和油污，磷化液核能無法將它們除去，磷化質量會降低。
蘇公網安備32039102000683號 技術支持：招財貓
